各标准中关于燃气管道与通信光（电）缆之间的间距规定

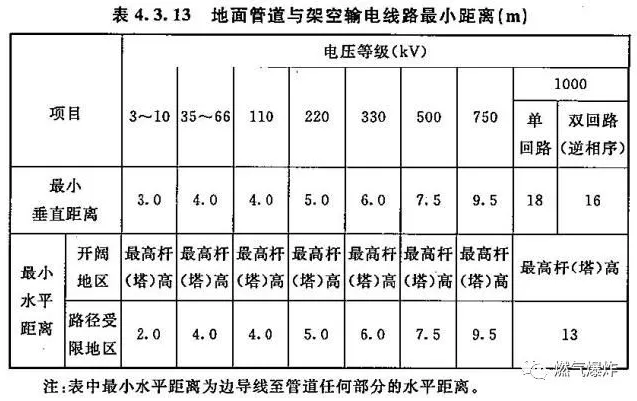

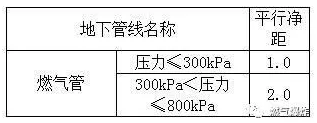

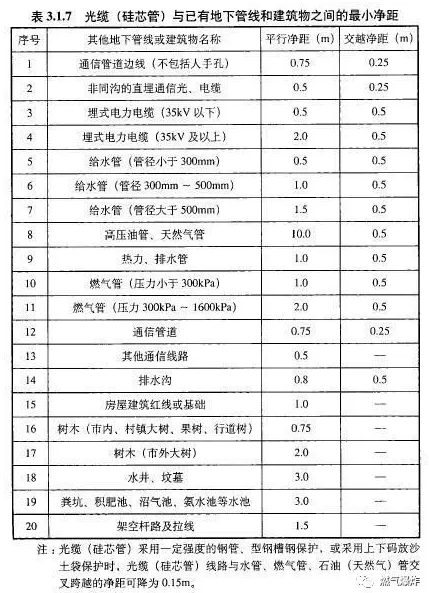

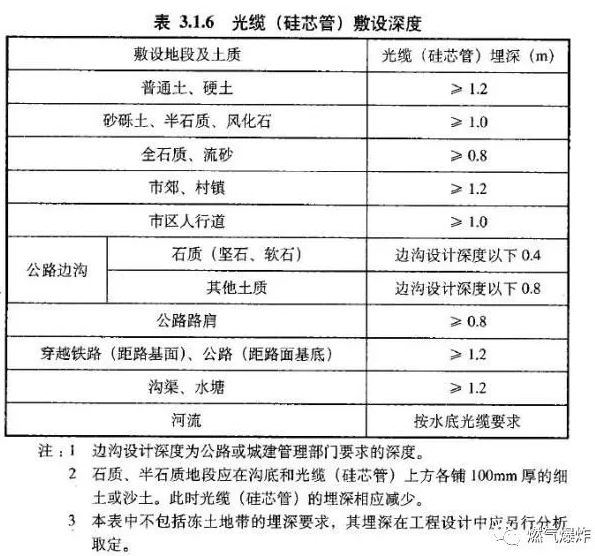

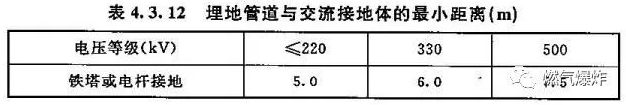

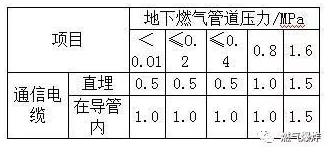

1、GB 50028—2006《城镇燃气设计规范》 地下燃气管道与通信电缆之间的水平净距见表1。 表1 地下燃气管道与通信电缆之间的水平净距 m 高压地下燃气管道与相邻管道之间的水平净距不应小于表1中1.6MPa的规定。 另外，钢质燃气管道的防腐设计应符合国家现行标准CJJ 95《城镇燃气埋地钢质管道腐蚀控制技术规程》的有关规定。而CJJ 95未涉及管道间距问题。 2、GB 50251—2015《输气管道工程设计规范》 4.3.11 埋地输气管道与其他埋地管道、电力电缆、通信光(电)缆交叉的间距应符合下列规定： 1、输气管道与其他管道交叉时，垂直净距不应小于0.3m，当小于0.3m时，两管间交叉处应设置坚固的绝缘隔离物，交叉点两侧各延伸10m以上的管段，应确保管道防腐层无缺陷； 2、输气管道与电力电缆、通信光（电）缆交叉时，垂直净距不应小于0.5m，交叉点两侧各延伸10m以上的管段，应确保管道防腐层无缺陷。 4.3.12 埋地输气管道与高压交流输电线路杆（塔）和接地体之间的距离宜符合下列规定： 1、在开阔地区，埋地管道与高压交流输电线路杆(塔)基脚间的最小距离不宜小于杆(塔)高； 2、在路由受限地区，埋地管道与交流输电系统的各种接地装置之间的最小水平距离不宜小于表4.3.12的规定。在采取故障屏蔽、接地、隔离等防护措施后，表4.3.12规定的距离可适当减小。 4.3.13 地面敷设的输气管道与架空交流输电线路的距离应符合表4.3.13的规定。 3、GB 50373—2006《通信管道与通道工程设计规范》 通信管道与通道应避免与燃气管道在道路同侧建设，不可避免时，之间的最小净距见表2。 表2 通信管道、通道和地下燃气管道之间的最小净距 4、YD 5102—2010《通信线路工程设计规范》 直埋光缆与燃气管间的最小净距见表3。 表3 直埋光缆与燃气管间的最小净距 m 在市区新建光缆管道时，应符合GB 50373—2006《通信管道与通道工程设计规范》的要求。 在不纳入城市建设规划的野外地区新建长途光缆管道时，光缆管道和地下燃气管道之间的最小净距见表4。 表4 光缆管道与燃气管间的最小净距 m 5、SY/T 4108—2012《输油（气）管道同沟敷设光缆（硅芯管）设计及施工规范》 3.1.6 光缆（硅芯管）同沟敷设应符合下列规定： 1、光缆（硅芯管）敷设位置应结合输油（气）管道敷设和附属设施的安装要求选择敷设在管沟一侧。 2、光缆(硅芯管)敷设位置可根据工程实际情况选择，宜敷设在与输油(气)管道管顶平行位置至管底平行位置的埋深范围内。无特殊要求时，光缆(硅芯管)与输油(气)管道间最小净距(指两断面垂直投影的净距)不应小于0.3m；在与加热输送管道同沟敷设时，应考虑温度场对光缆线路的影响，适当增加间距。 3、多根硅芯管同沟敷设时，应每隔一定距离采用非金属材料捆绑或固定一次，以增加硅芯管的挺直性，并保持一定的管群断面。当敷设硅芯管的根数小于3时，宜呈“一”字型排列;当敷设硅芯管的根数大于或等于3时，宜采用分层叠放方式。 4、光缆（硅芯管）的埋深应根据输油（气）管道埋深及地段的土质和环境条件等因素确定，并应符合表3.1.6的规定。 3.1.7 光缆（硅芯管）与已有地下管线和建筑物的间距应符合表3.1.7的规定。 规范中确定间距的原则 从以上规范的条文及条文说明中可以看出，确定燃气管道与通信电缆之间水平净距的原则包括以下内容： 已有经验（工程实践），经济性，施工方便（含施工顺序），运行维护方便，安全可靠，检修时互不影响或影响小，不产生相互干扰，燃气输送压力影响，两种管线是同时新建还是不同期建设。 来源：燃气爆炸 资料来自百度文库及网络综合整理
