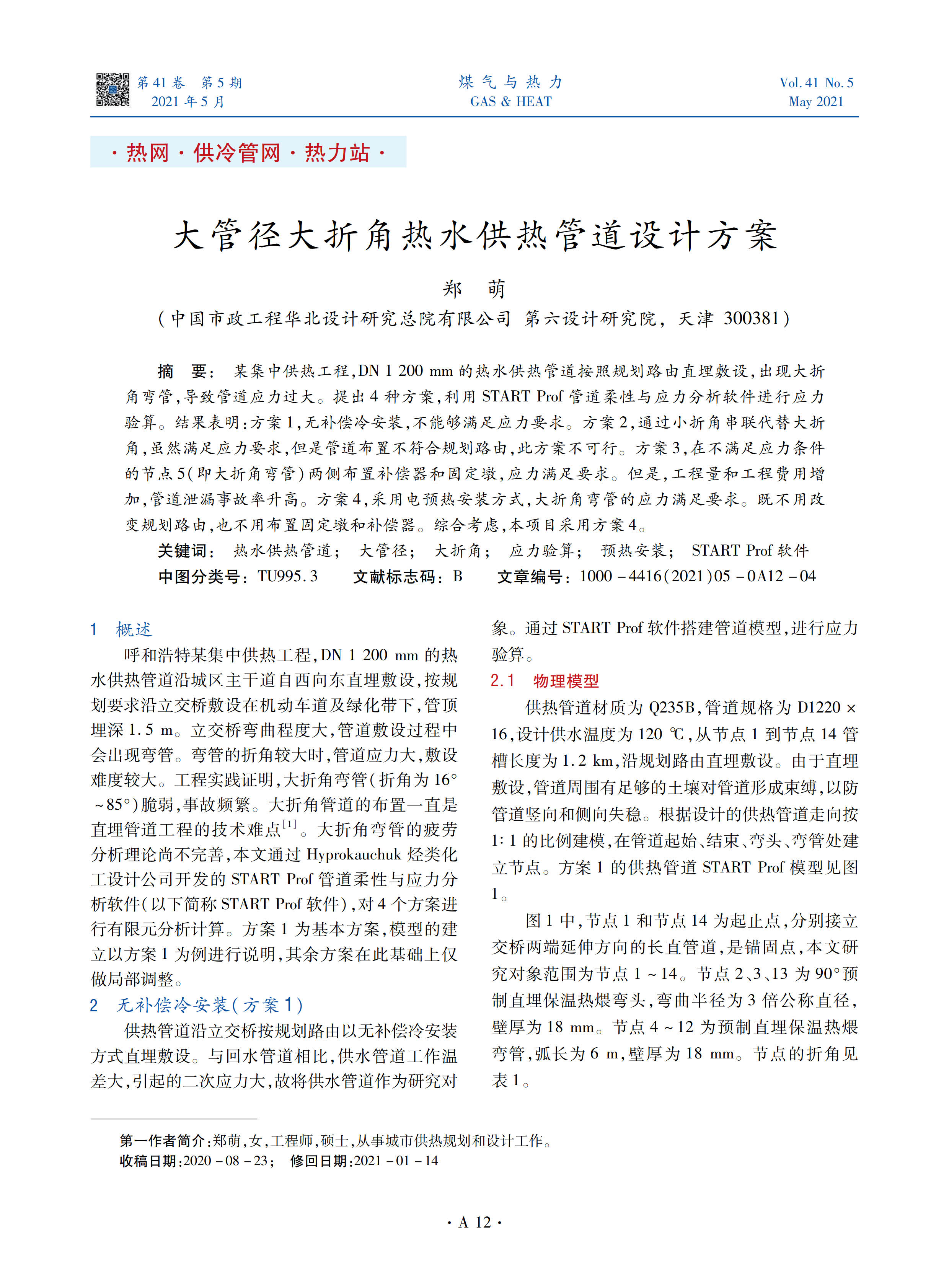

大管径大折角热水供热管道设计方案

论文作者郑萌杂志期数2021年5月刊
关键词热水供热管道；大管径；大折角；应力验算；预热安装；START Prof软件
作者单位（中国市政工程华北设计研究总院有限公司第六设计研究院，天津300381）
某集中供热工程，DN 1 200 mm的热水供热管道按照规划路由直埋敷设，出现大折角弯管，导致管道应力过大。提出4种方案，利用START Prof管道柔性与应力分析软件进行应力验算。结果表明：方案1，无补偿冷安装，不能够满足应力要求。方案2，通过小折角串联代替大折角，虽然满足应力要求，但是管道布置不符合规划路由，此方案不可行。方案3，在不满足应力条件的节点5（即大折角弯管）两侧布置补偿器和固定墩，应力满足要求。但是，工程量和工程费用增加，管道泄漏事故率升高。方案4，采用电预热安装方式，大折角弯管的应力满足要求。既不用改变规划路由，也不用布置固定墩和补偿器。综合考虑，本项目采用方案4。
