中国市政华北总院中标青海省海东市核心区地下综合管廊试点建设项目
近日,凭借良好的市场口碑及扎实的技术积累,滨海新区分公司在青海省海东市成功中标海东市核心区地下综合管廊试点建设项目工程设计。该项目计划三年建设管廊51条,总计长度57公里,总计投资35亿元。
该项目坐落于青海省海东市核心区的乐都区和平安区,计划于2016-2018三年建设管廊51条,总计57公里,包含设计项目:管线综合与总图工程、结构工程、供电系统、照明系统、消防系统、通风系统、给水系统、排水系统、标识系统、监控报警系统及其他附属配套设施(综合管廊管理中心)。
BIM建模应用于综合管廊多舱室设计
本次综合管廊的设计工作是在海东市成功申报综合管廊国家试点城市后的大背景下进行总体系统设计,综合管廊舱室数量多,交叉口复杂,入廊管线种类繁多。如果按照传统设计方式工作量繁杂,且容易出错。本次设计对于多舱室的管廊交叉口位置均采用BIM三维模型设计,直观并对全局进行掌控,设计进度大幅加快,设计质量大幅提高。

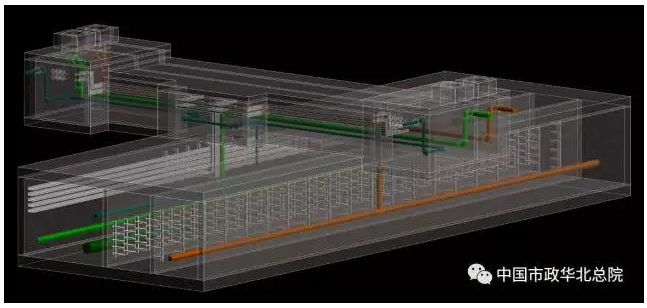

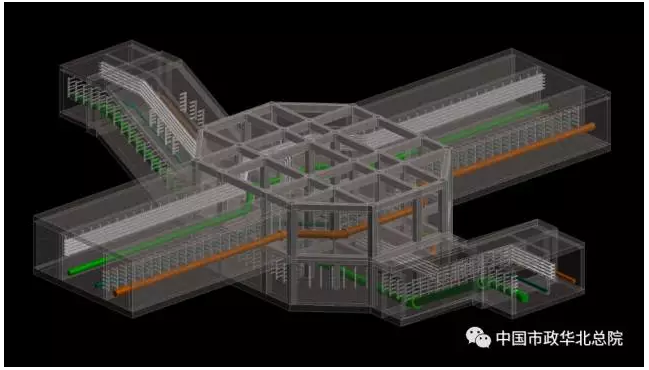

综合管廊多舱室相交BIM设计
综合管廊干支相接BIM模型设计

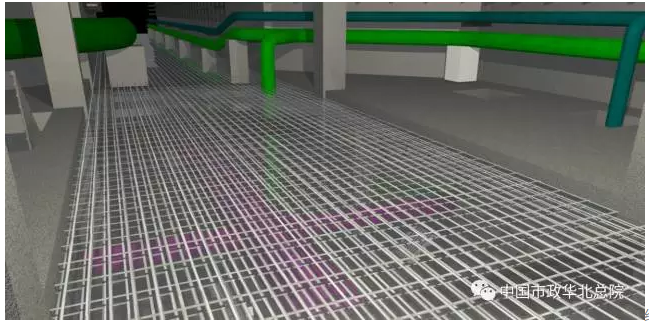

综合管廊多舱室相交BIM模型内部设计
河岸景观与综合管廊一体设计
海东市地形为两山加一沟的地形走向,中间湟水河及其支流穿城而过,这就造成了城市存在许多河岸景观,本次综合管廊设计创造性的将河岸景观与综合管廊一体化设计,使得综合管廊的功能性和景观河岸完美统一。

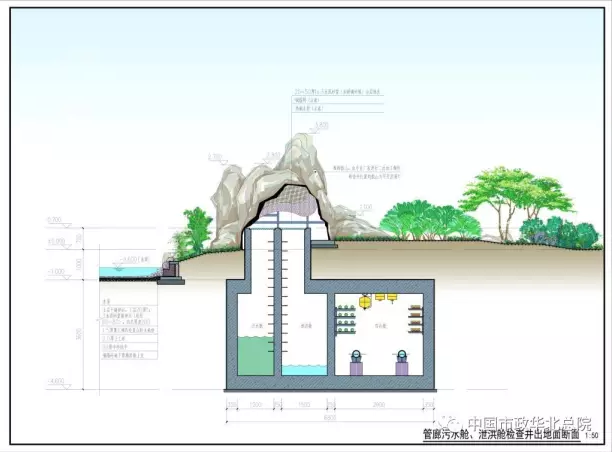

管廊污水舱、泄洪舱检查井出地面断面

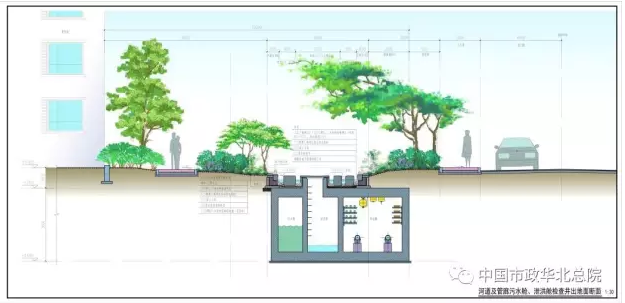

河道及管廊污水舱、泄洪舱检查井出地面断面

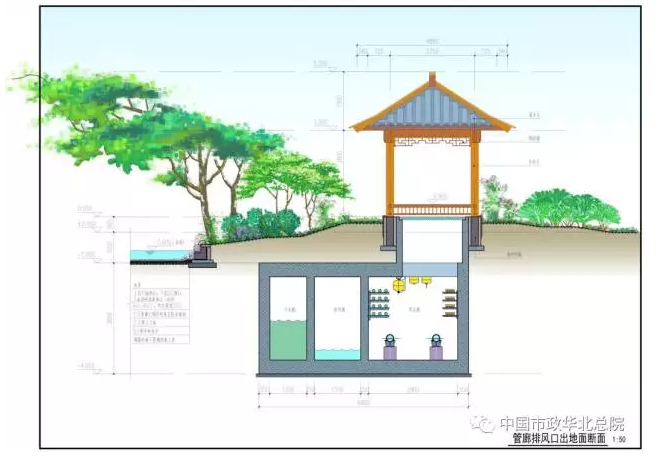

管廊排风口出地面断面
雨水、污水、燃气管线入廊技术
本次设计干线综合管廊将燃气的自然补偿和污水、雨水入廊完美的结合在一起。燃气管线横向布置,为向上弯曲自然补偿预留空间,其他舱室向上加高至3.3米的经济高度,既满足各类管线的交叉和净距,又可以最大限度的节约投资。

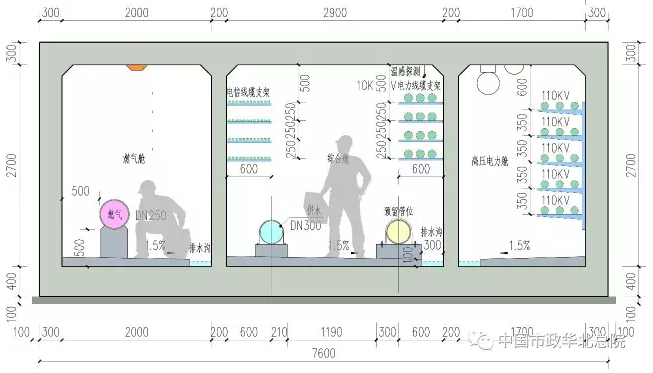

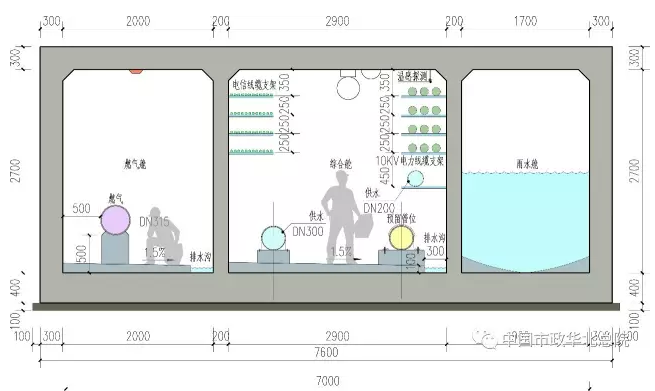

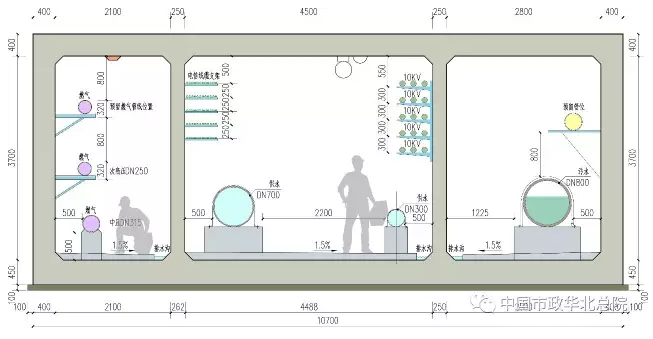

三舱典型断面

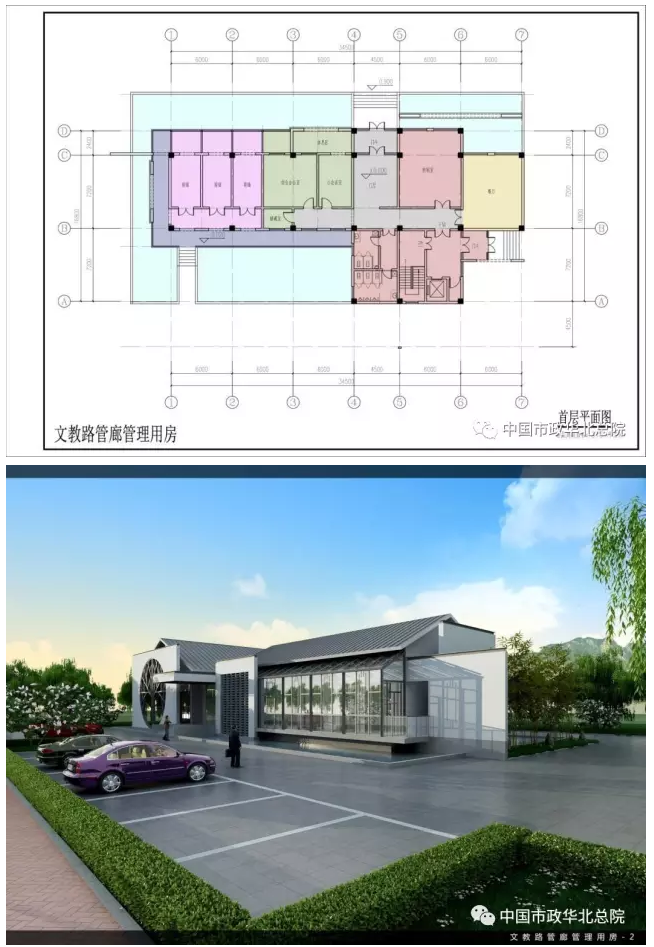

综合管廊一体化管理中心
海东市在本次规划设计中设置四处综合管廊管理控制中心,海东市平安区两处、乐都区两处,普遍建筑面积在300-500平方米,为综合管廊的后期运营和管理的综合控制中心,承担监控、办公、会展、教育参观等任务。
该项目的中标,为我公司在西北地区的综合管廊设计领域抢占了新的技术制高点,我公司将继续坚持以技术为引领,高起点高标准的拓展市场,在这场全国性综合管廊建设浪潮中抓住机遇,大展宏图。
来源:中国市政华北总院
