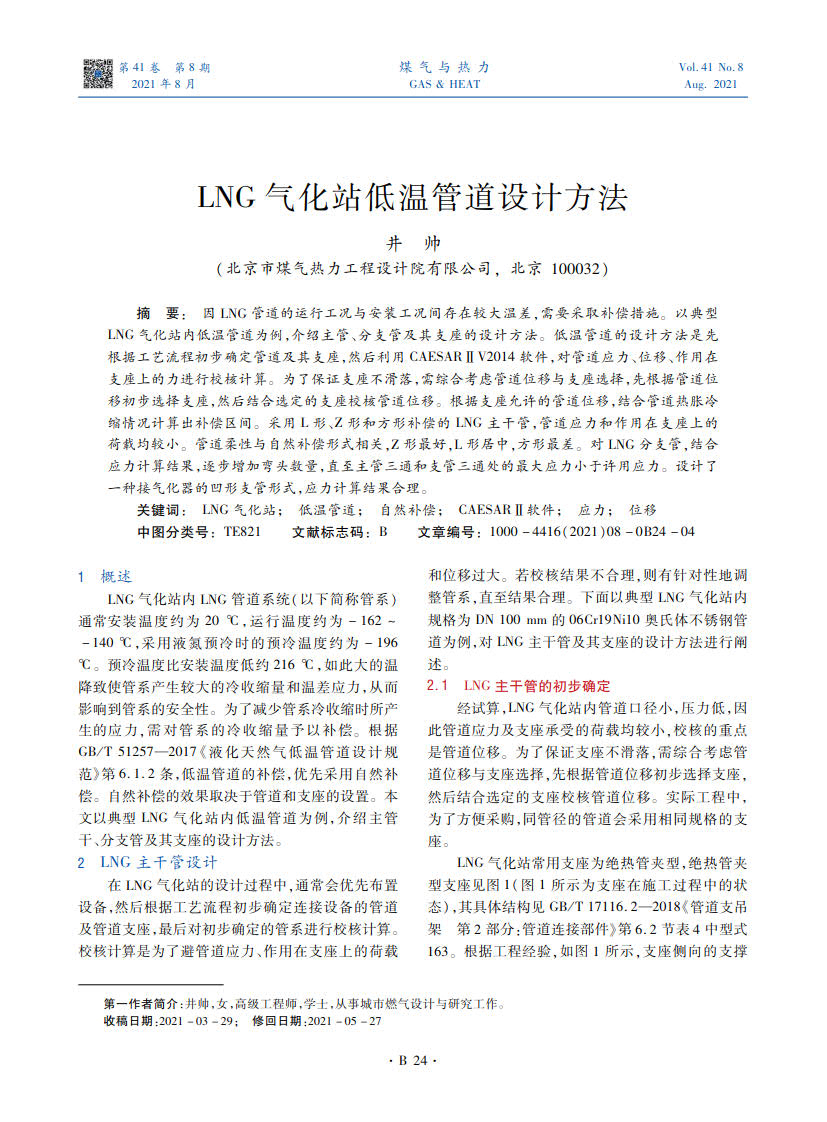

LNG气化站低温管道设计方法

论文作者井帅杂志期数2021年8月刊
关键词LNG气化站；低温管道；自然补偿；CAESARⅡ软件；应力；位移
作者单位（北京市煤气热力工程设计院有限公司，北京100032）
因LNG管道的运行工况与安装工况间存在较大温差，需要采取补偿措施。以典型LNG气化站内低温管道为例，介绍主管、分支管及其支座的设计方法。低温管道的设计方法是先根据工艺流程初步确定管道及其支座，然后利用CAESARⅡV2014软件，对管道应力、位移、作用在支座上的力进行校核计算。为了保证支座不滑落，需综合考虑管道位移与支座选择，先根据管道位移初步选择支座，然后结合选定的支座校核管道位移。根据支座允许的管道位移，结合管道热胀冷缩情况计算出补偿区间。采用L形、Z形和方形补偿的LNG主干管，管道应力和作用在支座上的荷载均较小。管道柔性与自然补偿形式相关，Z形最好，L形居中，方形最差。对LNG分支管，结合应力计算结果，逐步增加弯头数量，直至主管三通和支管三通处的最大应力小于许用应力。设计了一种接气化器的凹形支管形式，应力计算结果合理。
